砷化镓（Gallium Arsenide，简称GaAs）是一种重要的半导体材料，属Ⅲ－Ⅴ族化合物半导体，具有优良的电学特性和高速电子运输能力，因此在半导体领域有着广泛的应用。
早期研究

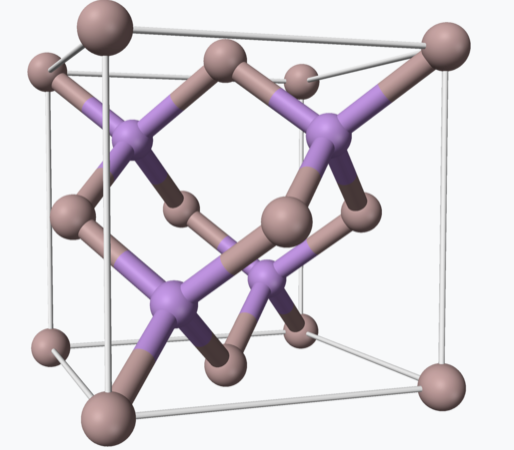

砷化镓的历史可以追溯到19世纪末和20世纪初。1896年，法国科学家Emile Lecoq de Boisbaudran首次发现了镓元素。然而，直到20世纪50年代，研究人员才开始将镓与砷结合，制备出砷化镓材料。随后，20世纪60年代初，Haller等人首次成功地制备出了单晶砷化镓，并研究了其晶体结构和电学特性。
发展与应用
随着砷化镓材料的研究深入，人们逐渐认识到其在半导体器件中的潜在应用。20世纪70年代，砷化镓开始被应用于微波和射频器件的制造，取得了显著的成就。随后，随着半导体技术的进步，砷化镓在光电子学、激光器件、光纤通信等领域也得到了广泛的应用。
到了21世纪，砷化镓作为一种重要的半导体材料，其研究和应用仍在不断发展。随着对高速、低功耗半导体器件需求的增加，砷化镓在微电子学领域的应用得到了进一步扩展。同时，研究人员还不断探索砷化镓的新型制备方法和应用领域，为其未来的发展打下了坚实基础。
制备方法 – 气相外延法（VPE）
气相外延法是最早用于制备砷化镓的方法之一。该方法通过在高温环境下将砷化镓的原料物质（如砷化镓晶体）在载气（通常是氢气或氩气）的作用下分解成砷和镓，然后在衬底表面上沉积出单晶砷化镓。这种方法制备的砷化镓具有较高的纯度和晶体质量，但生产成本较高。
制备方法 – 分子束外延法（MBE）
分子束外延法是一种高真空技术，通过将砷和镓的分子束定向照射到衬底表面上，使其在表面上沉积并形成单晶砷化镓薄膜。该方法可以精确控制沉积速率和材料组分，制备出优质的砷化镓材料，因此在半导体器件制造中得到了广泛应用。
制备方法 – 液相外延法（LPE）
液相外延法是一种在高温熔融金属溶液中使砷化镓晶体在衬底表面上生长的方法。这种方法简单易行，成本较低，但制备的砷化镓材料质量相对较低，通常用于一些特定的应用领域。
Work Consulted Gallium Arsenide MBE Lab: https://manfragroup.org/gallium-arsenide-lab/
应用 – 光电子学
砷化镓具有优异的光电特性，因此在光电子学领域有着广泛的应用。例如，砷化镓可以用于制造高性能的光电探测器、太阳能电池和光纤通信器件等。
应用 – 微波和射频器件
砷化镓材料具有较高的电子迁移率和饱和漂移速度，因此在微波和射频器件中有着重要的应用。例如，砷化镓可以用于制造高频功率放大器、微波发射器和接收器等。
应用 – 激光器件
砷化镓可以用作激光器件的基底材料，制备出高性能的半导体激光器。这些激光器件在通信、医疗和材料加工等领域有着广泛的应用。
其他应用
除了上述领域，砷化镓还被应用于太阳能电池、雷达系统、微波集成电路等领域，为现代科技的发展做出了重要贡献。
砷化镓作为一种重要的半导体材料，在电子学、光电子学和微波领域有着广泛的应用。随着半导体技术的不断进步，砷化镓的研究和应用将会继续深入，为人类社会的科技进步做出新的贡献。
